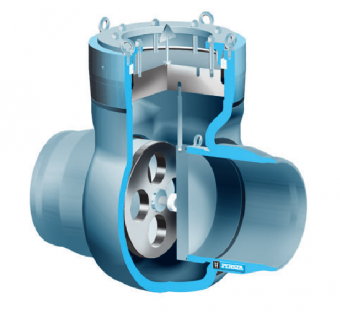

Запорное устройство для проведения гидравлических испытаний DPV 10 990 VW PD 10 DN 350-700

Картинка:



Исполнение

  • Корпус имеет сварнуб конструкцию из прессованной

листовой стали

  • Приваренные посадочные кольца
  • Указатель положения
  • Самоуплотняющаяся крышка согласно директиве VGB

Рабочая среда

В зависимости от выбора материала задвижки могут

использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды

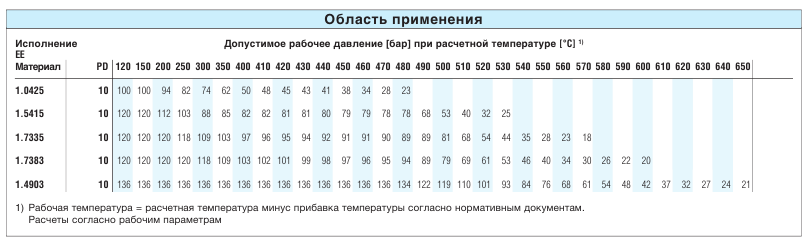

Рабочие параметры

  • Рабочее давление до 136 бар
  • Рабочая температура до 650 °С





Области применения

Тепловая и атомная энергетика, предприятия

химической инефтегазовой промышленности и энерго

обьекты других отраслей промышленоти, в т.ч.

судостроение

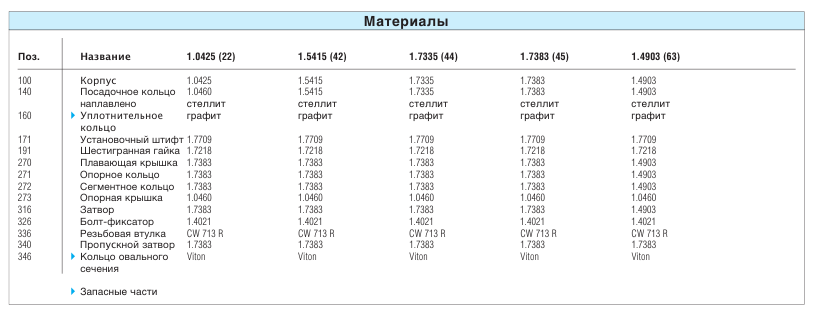

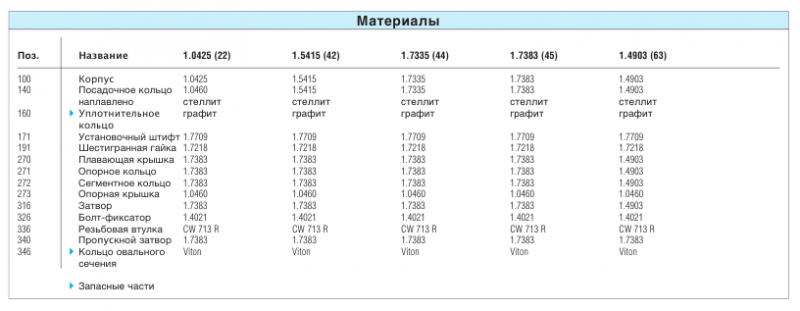

Материалы

  • 1.0425
  • 1.4903
  • 1.5415
  • 1.7335
  • 1.7383

Аналог ГОСТ

  • 10Х9МФБ
  • 15М3
  • 13Х4М4
  • 10Х9М10



Отличительные особенности конструкции

  • Незначительная толщина стенки
  • Указатель положения
  • Самоуплотняющаяся крышка









Преимущества

  • Позволяет высокие перепады температуры

и переодические нагрузки

  • Показывает в каком положении находится устройство,

в закрытом или открытом

  • Увеличение герметичности при повышении давления

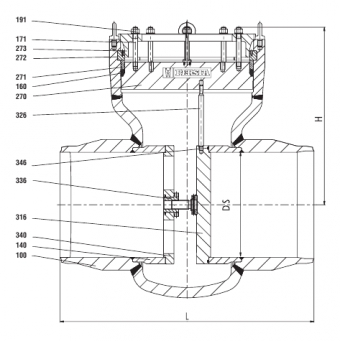

Запорное устриство для проведения гидравлических испытаний с насадкой
