Картинка:
DN 8 ÷ DN 50
PN 16 ÷ PN 250
Скачать полное описание в формате PDF

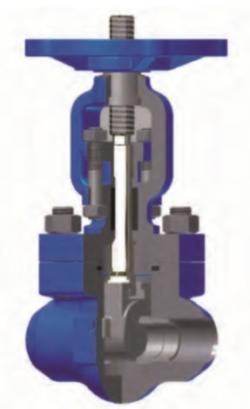

| Основные характеристики • Корпус и крышка изготавливаются ковкой стали • Корпус и крышка соединены шпильками (BB) • Выдвижной шпиндель (RS), наружная резьба и гайка ходовая в бугеле (OS&Y) • Шпиндель соединен с жестким клином посредством Т-образного паза • Седло запрессовано в корпус задвижки Применение • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях Рабочие среды • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов |
Давление и температура (таблица Д.7.8) • PN 16 ÷ PN 250 • Tемпература дo 600 oC Maтериал (таблица Д.7.1) • Углеродистая, легированная и нержавеющая сталь Преимущества • Возможность установки в любом положении • Длительный срок эксплуатации • Соответствие санитарногигиеническим (экологическим) стандартам по выбросам в атмосферу • Простота в обращении и обслуживании |
Дополнительные варианты
• Электрический, гидравлический или пневматический приводы
• Без крышки корпуса (WB) • Удлиненный корпус (EB)
• Присоединение фланцевое или под приварку по стандартам: ГОСТ, DIN, EN... • Покрытие (окраска конструкции) по заказу клиентов • Задвижки с ответными фланцами, прокладками и крепежом Испытания • Испытания задвижки проводятся по стандарту ЕN 12266, Часть 1 и Часть 2 |
