Впрыскивающий охладитель

Картинка:

Впрыскивающий охладитель. Принцип работы























Oхладители являются распылителями под давлени-
ем. Они используют имеющийся в форсунке перепад
давления для распыления воды. Возникающая сначала
в устье форсунки водяная пленка разбивается на много
маленьких капель и, в зависимости, от скорости потока
диаметр капель становится все меньше.

Скорость потока можно увеличить, установив завихри-
тели в центре форсунки. Но это функционирует лишь в
известных пределах. Кроме того, возникает эрозия.

Оптимальное распыление происходит, таким образом,
при максимально допустимой скорости потока и еще
приемлемой нагрузке на поверхность за счет эрозии и
требует достаточного опыта.

В стандартных установках, например, на парогенерато-
ре, монтируются форсунки, которые были рассчитаны
при неизменяемом проходным сечении для макси-
мального расхода и показали при этом вполне хорошие
результаты. Напротив же, при частичной нагрузке до-
стигалось лишь умеренное распыление при постоянно
увеличивающемся диаметре капель: перепад давления
в устье форсунки при сокращающемся расходе умень-
шался и смещался на регулирующий клапан охлаж-
дающей жидкости. Возникающая там эрозия влияла
на качество управления. Охлаждение становилось
неудовлетворительным. Термический удар разрушал
установленные защитные трубы или, в конечном итоге,
паросборные трубы, следствием чего были высокие
затраты на ремонт.

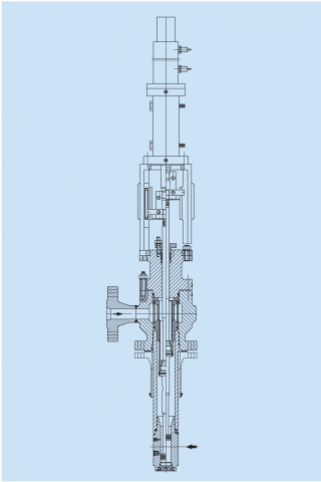

В регулируемом охладителе производства фирмы W&T
регулирующий клапан охлаждающей жидкости и го-
ловка форсунки объединены в один элемент. Верхняя
часть имеет функцию одно- или многоступенчатого
регулирующего клапана охлаждающей жидкости. Он
регулирует расход и давление перед головкой форсун-

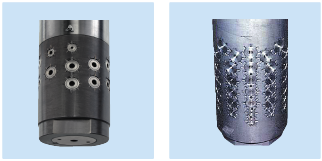

ки. Удлиненный шпиндель клапана управляет через
поршень рядом форсунок с различными устьями.

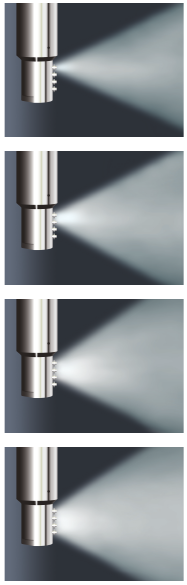

Таким образом, на всей области нагрузки на форсунках
поддерживается постоянный перепад давления, обе-
спечивающий равномерно хорошее распыление водя-
ной пленки. Возникающий при этом тончайший водяной
туман в кратчайшее время испаряется и таким образом
достигается оптимальное охлаждение.
В установке «защитной трубы» в паропроводной трубе
необходимости нет



Впрыскивающий охладитель. Использование…



Использование: например, охла-

дители высокого давления и
промежуточного перегрева
пара в парогенераторах



















Наивысший коэффици-
ент использования

•  Образование тонкого тумана также при ча-
стичной нагрузке

• Т очная установка заданной температуры
посредством точного дозирования впрыски-
ваемой жидкости

•  Высокая амплитуда изменений регулируе-
мой величины посредством изолирования
неиспользуемых форсунок с помощью
поршневых колец (1:25)

•  Предварительное дросселирование с 1 до
макс. 3 ступеней регулирования, благодаря
этому – малый износ также при большом
перепаде давления

• К апленепроницаемый в закрытом положе-
нии

•  Серийная модель с присоединенным грязе-
вым фильтром

•  Все встроенные части заменяемы без меха-
нической обработки

•  Пригоден для электрического поворотного
привода, а также электрического, пневмати-
ческого или гидравлического тягового при-
вода

• К онструкция с фланцами или приварными
патрубками

Материалы корпуса:
кованая сталь: 16M03, 13CrMo45, 11CrMo910,
X10CrMoVNb 9-1

Типоразмеры:
DN 50-200 PN 25-320

Сервоприводы:
электрические поворотные и тяговые приводы
пневматические тяговые приводы

Требования гарантии качества:
клапаны удовлетворяют всем нормам DIN, EN
VdTЬV, AD, DIN EN ISO 9001

Приемка:
ТЮФ, Регистр Ллойда, Бюро Веритас и др.




ГИБКОСТЬ В РАБОТЕ.

Выбор привода: электрический,
гидравлический, пневматический.



ТЕХНОЛОГИЯ ПАРОПРЕОБРАЗОВАНИЯ
полезная информация

Постановка задачи
В области производящей и расходующей электриче-
ство индустрии произведенный парогенераторами пар
должен быть приведен к определенным параметрам
потребления. Это может происходить как в самих
парогенераторах – в паросборниках высокого давления
и промежуточного пароперегревателя, так и в сетях
потребления.

В целом нужно выполнить две различных задачи:
Случай A: давление пара сохраняется, нужно по-
низить температуру пара.

Случай Б: нужно понизить давление и температуру
пара.

Для выбора подходящей паропреобразующей арма-
туры необходим ряд сведений о задаче и физических
возможностях:
•  При добавлении охлаждающей воды необходимо
обеспечить оптимальную площадь контакта пара
и воды: максимально возможное число капелек
воды минимального размера попадает в поток пара,
испаряется, потребляет при этом энергию, равную
теплосодержанию пара, и таким образом понижает
его температуру. Чем больше требуемое понижение
температуры, тем выше необходимое количество
охлаждающей воды: соотношение вода/пар увеличи-
вается.

•  Тепловое состояние пара – сильный перегрев или
близость к линии насыщенного пара – является сле-
дующим критерием. При паре высокого давления по-
верхностное натяжение капли воды является низким,
распыление осуществляется без большого расхода
энергии и в основном рядом с местом впрыскивания.
Эта способность к спонтанному испарению, однако,
существенно снижается, чем больше параметры
пара приближаются к линии насыщения.

•  Также важную роль играет собственная темпера-
тура охлаждающей воды. «Холодная вода» требует
больше затрат энергии для полного испарения, и,
таким образом, необходимое количество охлаждаю-
щей воды уменьшается. Это преимущество, однако,
компенсируется гораздо более долгим временем
пребывания капель воды в струе пара. Следствием
является связанная с этим опасность термического
удара для окружающих деталей.

• « Горячая вода» с температурой минимум 120 °C или,
по возможности, большей, напротив, подвергается
своего рода взрывному распылению. Это дополни-
тельное туманообразование способствует спонтан-
ному испарению и значительно снижает опасность
термического удара. По этой причине дополнитель-
ной потребностью в охлаждающей воде можно пре-
небречь.
•  Важным параметром является, кроме того, относи-
тельная скорость между каплями воды и подлежа-
щим охлаждению паром. В момент испарения вокруг
капли воды образуется оболочка из насыщенного
пара, изолирующее действие которой предотвраща-
ет дальнейшее спонтанное испарение ядра капли.
Таким образом, нужна максимально высокая относи-
тельная скорость между каплями воды и молекулами
пара, чтобы «сдуть» паровую оболочку и обеспечить
дальнейшее протекание процесса испарения. Осо-
бенно при частичных количествах пара с низкой ско-
ростью потока относительная скорость понижается!

Советы для выбора подходящей арматуры
В случае A, с учётом вышеизложенной информации,
можно устанавливать впрыскивающий охладитель пара
с распылением под давлением непосредственно в па-
ропровод и впрыскивать таким образом охлаждающую
воду, используя определенный перепад давления пара.
Эту конструкцию нужно выбирать в том случае, если
в наличии нет «рабочего пара» для «превращения в
туман» охлаждающей воды, например, в паросборни-
ках высокого давления в парогенераторе. В остальных
случаях следует выбирать впрыскивающий охладитель
рабочего пара.

В случае Б следует, если только возможно, использо-
вать паропреобразующий клапан! Благодаря наличию
впрыскивания под высоким давлением он обеспечи-
вает наилучшие условия для преобразования пара с
малой задержкой времени.

Если по особым причинам отсутствует требуемое для
этого давление охлаждающей воды, то можно сначала
с помощью клапана снижения давления соответствую-
щим образом дросселировать пар и затем подключить
паро впрыскивающий охладитель (как в случае А).

Из-за лучшего «туманообразования» посредством ки-
нетической энергии пара здесь следует также преиму-
щественно использовать «распылитель двух веществ»
в качестве охладителя рабочего пара или паропрео-
бразующий клапан «DUV-C». Эта комбинация клапана
снижения давления пара и охладителя рабочего пара
в одной арматуре многократно на практике доказала
свою надежность.

Итак, в каждом случае применения наиболее подхо-
дящая конструкция паропреобразующей арматуры
должна быть тщательно проверена и отрегулирована
во избежание последующих неудач в эксплуатации.


СДЕЛАНО В ГЕРМАНИИ.

Вы получите высококачественный продукт, произве-
денныйнемецкими специалистами в области клапанов!


НАША ФИЛОСОФИЯ
Регулирующие клапаны, в качестве корректирующих эле-
ментов устанавливаются в линии для управления давле-
нием, температурой, расходом и уровнем, на электро-
станциях и в промышленных установках. Эти устройства
должны иметь высокий уровень точности, качества и
надежности. В течение более 100 лет, мы совместно с
инженерами электростанций, потребителями, а также
техническими и научными институтами собираем теорети-
ческий и практический опыт в данной области.
Прочная и надежная конструкция обеспечивает опти-
мальную эксплуатацию и рабочую производительность
клапанов, используемых на электростанциях, от самого
маленького до самого большого. Наши специальные
регулировочные клапаны успешно используются во всем
мире.

КАЧЕСТВО НАШЕЙ ПРОДУКЦИИ
Постоянное высокое качество продукции – это резуль-
тат обоснованной концепции. Мы внедрили широкий
комплекс мер, обеспечивающих высокое качество:
начиная с постоянной проверки чертежей и производ-
ства, затем жесткая проверка материалов, проверка
поверхностей на отсутствие сколов, радиографические
и ультразвуковые испытания и заканчивая испытаниями
давлением и на герметичность в соответствии с норма-
тивными документами. Мы выполняем все требования,
оговоренные в DIN, EN, VdTЬV, AD-2000, TRD, а также
зарубежных нормативных документов и стандартов,
таких как ASME, ANSI и IBR. Наши стандарты по обес-
печению качества утверждены в соответствии со сле-
дующими нормативными документами: DIN EN ISO
9001: 2000, руководство 27/23 EG, KTA 1401 и ASME.

Наши регулирующие клапаны были испытаны известны-
ми организациями по приемке товаров, такими как TЬV,
German Lloyd, Brit. Lloyd, Lloyd‘s Register of Shipping и
Norske Veritas.

НАШИ УСЛУГИ
После поставки, команда квалифицированных инжене-
ров по обслуживанию окажет помощь во время периода
запуска или при осуществлении обычного регулярного
обслуживания. Кроме того, ремонтный отдел, который
входит в состав производственного отдела, всегда готов
вам помочь. Мы не только профессионально проводим
испытания по дальнейшей эксплуатации или произво-
дим ремонт, мы также внедряем новые элементы кон-
струкции в вашу систему.

За дополнительной информацией просим обра-
щаться к нам. Наши инженеры всегда рады побесе-
довать с вами.
