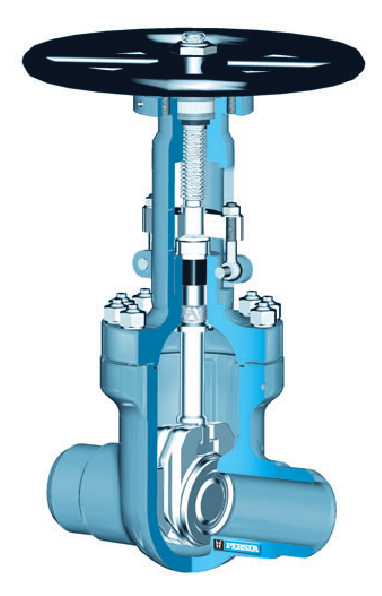

VALTRA Задвижка 700 JJ PN / PD18 DN 50-300/250

Исполнение

• Корпус штампованный
• Исполнение с клиновым затвором
• Интегральная посадка
• Наружная ходовая резьба
• Уплотнение крышки внутри и снаружи ячеистое
• Резьбовая втулка с подшипником качения
• Головка бугеля подходит для монтажа приводов

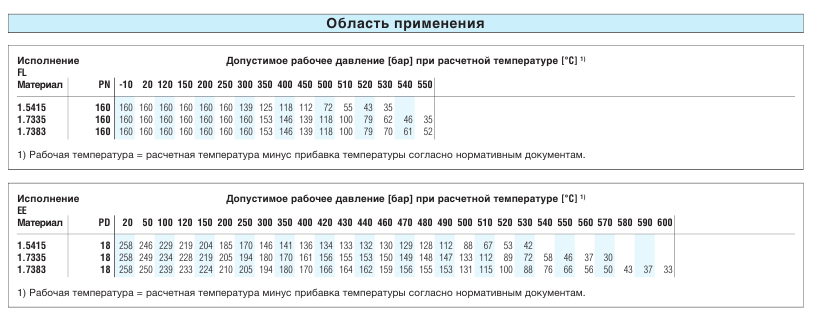

Рабочие параметры

• Рабочее давление ЕЕ до 230 бар (PD 18)
• Рабочее давление FL до 160 бар
• Рабочая температура от -10 °С до 600 °С

Рабочая среда

В зависимости от выбора материала задвижки могут

использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды

Области применения

Тепловая и атомная энергетика, предприятия

химической инефтегазовой промышленности и энерго

обьекты других отраслей промышленоти, в т.ч.

судостроение

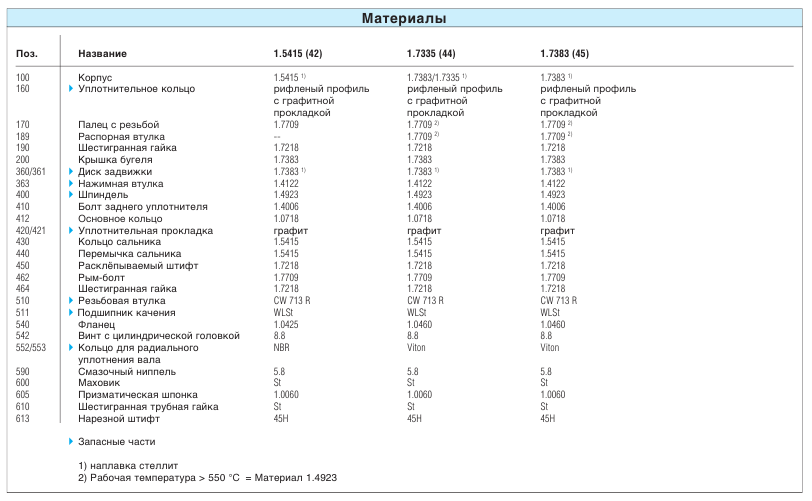

Материалы

• 1.5415
• 1.7335
• 1.7383

Аналог ГОСТ

• 15М3
• 13Х4М4
• 10Х9М10

Отличительные особенности конструции

• Интегральня посадка
• Уплотнения запорного органа и корпуса, в основном,

наплавлены стеллитом

• Неподнимающийся маховик
• Невращающийся, накатнополированный шпиндель с

наружной ходовой резьбой

• Соединение между запорным органом и шпинделем

через прямоугольную Т-образную головку

• Перемычка сальника и кольцо сальника разделены

на две части

• Резьбовая втулка с игольчатым подшипником

укреплена сверху и снизу

• Головка арматуры снизу и сверху опоры с

грязеотделителями

Преимущества

• Щелевая коррозия отсутствует
• Оптимальная скользящая посадка с минимальным

износом

• Благоприятный при ограниченном количестве места
• Минимальный износ уплотнительной набивки по

отношению к шлифованным поверхностям

• Благодаря этому возможность передвижения клина

в направлении оси трубы в пределах зазора в

направляющих и предотвращение изгибающей

нагрузки на шпиндель

• Во избежание повреждений шпинделя в результате

неравномерной затяжки болтов сальника

• Для уменьшения необходимого усилия на маховике

при открытии и закрытии арматуры

• Во избежание доступа грязи или выхода смазки
