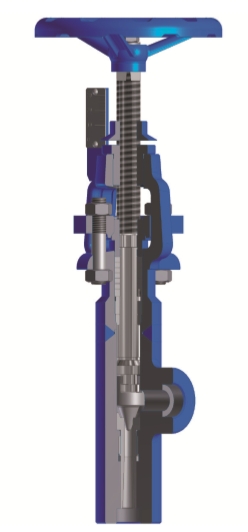

Картинка:
Стандарт: API 602 (ISO 15761)
DN 8 (1/4”) ÷ DN 15 (1/2”)
Class 600 ÷ Class 1500
Скачать полное описание в формате PDF
| Основные характеристики • Корпус и крышка клапана кованые • Выдвижной шпиндель (RS), наружная резьба и втулка ходовая в бугеле (OS&Y) • Запорно-регулирующая характеристика • Индикатор положения • Плунжер клапана игольчатой формы • Седло клапана надежно укреплено в корпусе плотным резьбовым соединением • В нижней части корпуса диффузор Вентури Применение • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях • Отбор проб и контроль в случаях больших перепадов давления |
Рабочие среды • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов Давление и температура (таблица А.7.3) • Class 600 до Class 1500 • Tемпература дo 600 oC Maтериал (таблица А.7.1) • Углеродистая, легированная и нержавеющая сталь |
Преимущества • Длительный срок эксплуатации • Соответствие санитарногигиеническим (экологическим) стандартам по выбросам в атмосферу • Простота в обращении и обслуживании • Возможность замены сальника во время работы Дополнительные варианты • Электрический, гидравлический или пневматический привод • Покрытие (окраска конструкции) по заказу клиентов Испытания • Испытания запорныых клапанов проводятся по Стандарту API 598 |
