Тип 546

Картинка:

Фланцевые пружинные предохранительные клапаны Тип 546 для работы в агрессивной среде отличается стандартизованными решениями для применения в агрессивной среде. Есть возможность избежать применения сплавов на никелевой основе (например, таких как Hastelloy®)

Предохранительные клапаны LESER для работы в агрессивной среде

  • Сконструированы и изготовлены в соответствии с самыми высокими требованиями стандартов.
  • Отличаются долговечностью в эксплуатации.
  • Разработаны и оптимизированы в тесном сотрудничестве с инженерами-производственниками и специалистамипо обслуживанию. Призваны защищать технологическое оборудование для высококоррозийных и токсичных сред.
  • Материалы клапанов типа 546 с соплами из ПТФЭ являются экономичной альтернативой высоколегированным металлам.
  • Устройства отвечают самым высоким требованиям конечных пользователей, поставщиков комплектного оборудования и проектировщиков.
  • Одобрены по всему миру всеми наиболее важными согласующими инстанциями. Вследствие этого предохранительные клапаны для агрессивных сред фирмы LESER находят себе применение во всех уголках земного шара.

Кроме того, все предохранительные клапаны фирмы LESER для агрессивных сред разработаны, маркированы, изготовлены и согласованы в соответствии с требованиями следующих нормативных документов (директив, норм, правил и стандартов): глава II норм и правил ASME, стандарты ASME B16.34 и ASME B16.5 по фланцам, стандарт API 527.

Сфера применения
Призван обеспечивать защиту от недопустимого сверхдавления в сосудах и системах высокого давления, где свойства среды предполагают применение высоколегированных металлов (например, сплавы на основе никеля).
Предохранительный клапан типа 546 – решение для установок, где его подрыв крайне маловероятен, поскольку слишком велика разность между рабочим и установочным давлением.

Конструктивные особенности
Сопло из спеченного без доступа газа ПТФЭ обеспечивает низкую проницаемость атомов, молекул и ионов и, соответственно, защищает от коррозии входную камеру корпуса.
Металлическая опора для сопла препятствует текучести ПТФЭ под давлением. Лишенная пор поверхность сопла предупреждает появление отложений.
Уплотнительная пластина из стекла BOROFLOAT отличается высокой химической стойкостью.
Металлическая опора для уплотнительной пластины из стекла BOROFLOAT обеспечивает высокую механическую прочность диска.
Сопряжение материалов на базе ПТФЭ в сопле и диске с уплотнительной пластиной из стекла BOROFLOAT обеспечивает полную герметичность.
Защита дистанцера и элементов скольжения от коррозии возможна при помощи уравновешивающего сильфона.
Чтобы приспособить клапан типа 546 к условиям эксплуатации, сопло, диск, шток и тарелку пружины можно изготовить из других материалов.

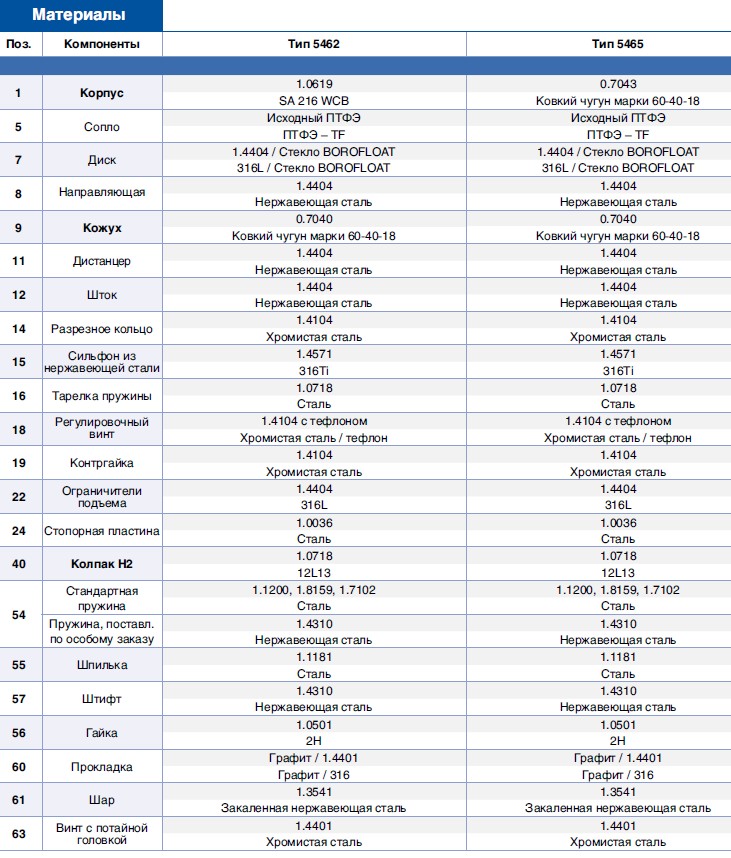

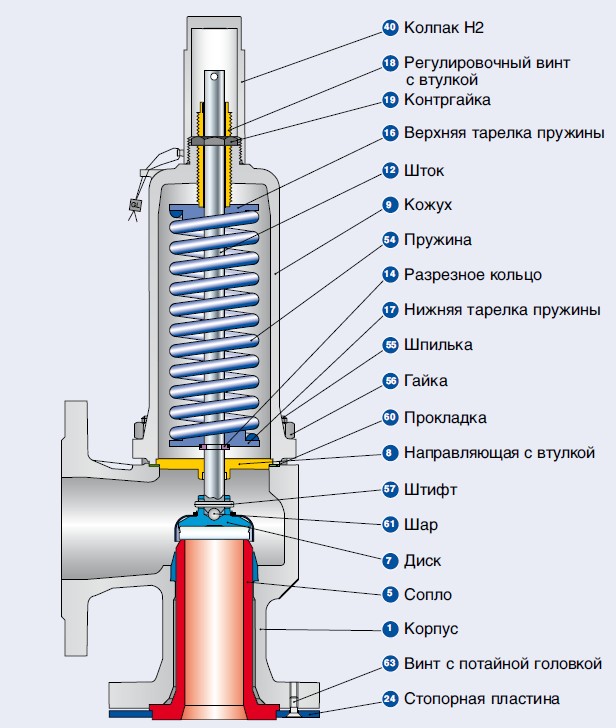

Стандартная конструкция

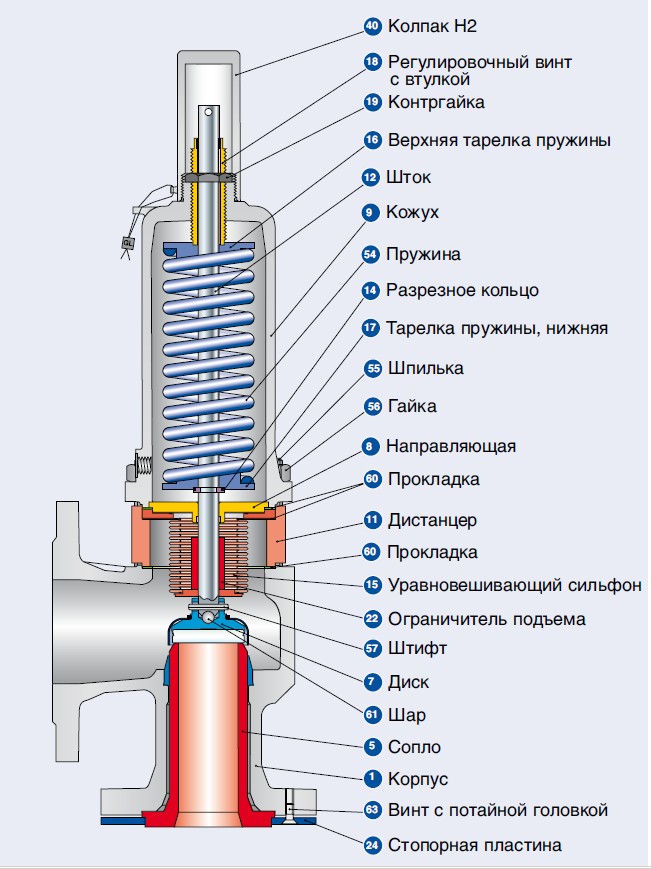

Конструкция с уравновешивающим сильфоном

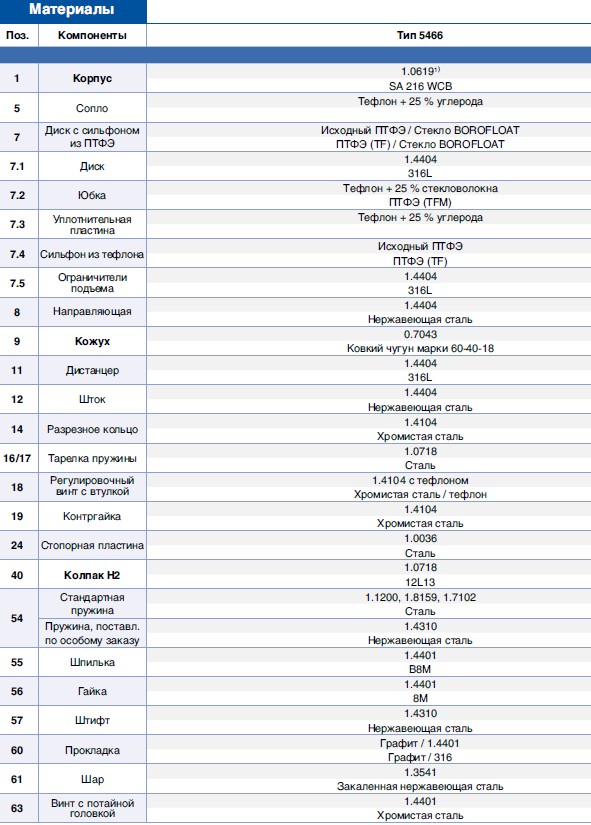

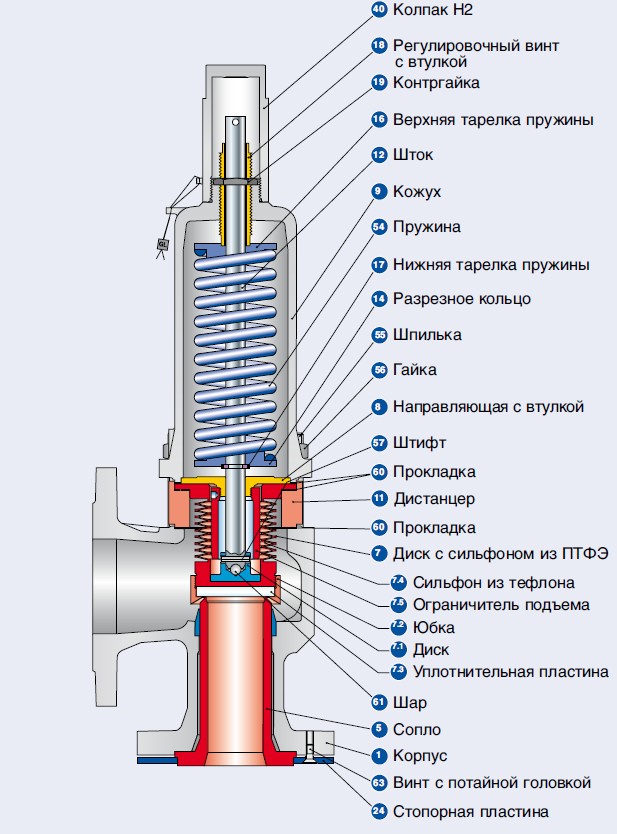

Стандартная конструкция тип 5466
