Регулирующие клапаны RVG

Картинка:

РАБОТАЮТ ТАК, КАК ВАМ НУЖНО!
Оптимально спроектированные регулирующие клапан
повышают работоспособностьвсей установки

Процессы производства и использования пара подчи-
няются определенным точным эксплуатационным пара-
метрам. Эти процессы контролируются элементами
управления, которые получают сигналы и команды от
приборов и технологий управления. Такими элементами
управления и являются регулирующие клапаны, т.е. они
регулируют массовый расход, необходимый в точке
потребления. Максимально допустимый перепад давле-
ния определяет количество ступеней снижения давления.
Желаемое значение давления достигается за счет точно-
го расчета поперечного сечения потока. Практически
100% использование этих теоретических значений дости-
гается за счет производства цилиндров с точно просвер-
ленными в необходимых точках отверстиями. До начала
производства с помощью компьютерной программы,
которая учитывает поперечное сечение потока и необхо-
димые характеристики открытия отверстий, определяется
диаметр различных отверстий. Это позволяет гарантиро-

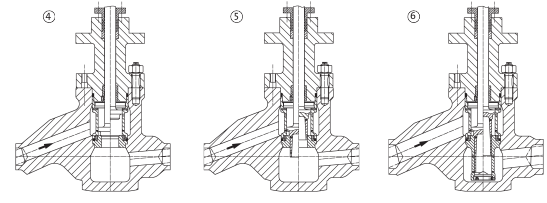

вать необходимые характеристики потока. В случае
использования только одной ступени для снижения дав-
ления, шпиндель с регулирующей кромкой (1) регулирует
массовый поток через отверстия, просверленные в
цилиндре. При двухступеньчатом снижении давления,
шпиндель имеет удлиненную часть в виде цилиндра с
отверстиями (3) соответствующего сечения. Удлиненное
седло (4) в форме цилиндра с отверстиями и часть
удлинного шпинделя без отверстий с просверленным
корпусом дроссельной заслонки, осуществляют регули-
рование давления при трехступеньчатом понижении дав-
ления.
В наших изделиях седло притирается к шпинделю вруч-
ную. Это гарантирует максимально герметичное соедине-
ние. Конструкция компонентов позволяет удобно обслу-
живать и легко заменять необходимые части и предот-



вратить эрозию и кавитацию в определенных местах. А
это означает экономичность обслуживания. Принимая во
внимание высокие требования, предъявляемые к клапа-
нам, они производятся из кованой стали, методом объем-
ной штамповки , т.е. они могут использоваться для
устройств с высоким давлением.
Для сверхвысоких перепадов давления, мы, по спе-
циальному заказу, можем изготовить варианты клапанов
с 4 и 10 ступенями понижения. Пожалуйста, обращайтесь
к нам и обсуждайте свои требования с нашими инжене-
рами или механиками.

ОБЛАСТИ ПРИМЕНЕНИЯ

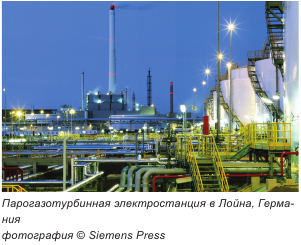

На электростанциях
– На парогенераторе в качестве регулирующих вентилей
для клапанов впрыска (трубопроводов высокого дав-
ления и промежуточных пароперегревателей)
– На перепускном устройстве высокого давления в каче-
стве клапана регулирования подачи охлаждающей
воды.
– На перепускном устройстве низкого давления в каче-
стве клапана регулирования подачи охлаждающей
воды.
– В качестве клапанов – регуляторов уровня для резер-
вуаров и емкостей.

В промышленности
– На паропреобразующих установках и распыляющих
пароохладителях в качестве клапанов регулирующих
подачу охлаждающей воды.
– В качестве клапанов регулирующих давление потока в
химической и нефтехимической промышленности.
– В качестве клапанов – регуляторов уровня для резер-
вуаров и емкостей.

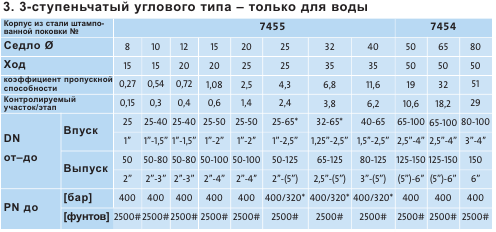

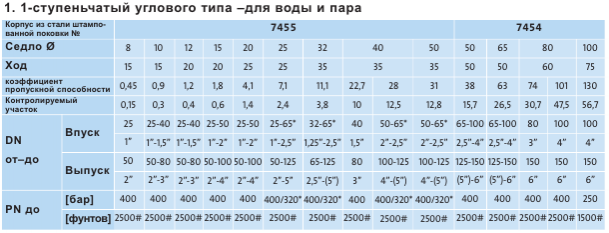

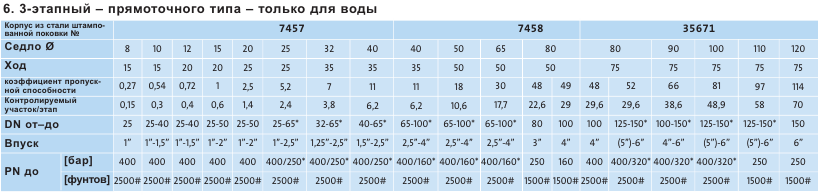

ТЕХНИЧЕСКАЯ

ИНФОРМАЦИЯ

Дополнительная информация приведена

в подробных перечнях

характеристик.












ГИБКОСТЬ В РАБОТЕ.
Выбор привода: электрический, гидравлический, пневматический.

ИНЖЕНЕРНО-

ТЕХНИЧЕСКИЕ

РЕШЕНИЯ,

ЗАРЕКОМЕНДО-

ВАВШИЕ СЕБЯ

НА ПРАКТИКЕ

Высокоточное производство

дроссельных цилиндров обес-

печивает практически 100%

эффективность регулирования



МАКСИМАЛЬНАЯ

ЭФФЕКТИВНОСТЬ

  • многоэтапное снижение давления
  • приспособление к условиям эксплуатации
  • отсутствие кавитации
  • отсутствие сильного шума
  • отсутствие вибрации
  • длительный срок эксплуатации
  • точные характеристики

удобное обслуживание и возможность

замены запасных частей в полевых

условиях









СДЕЛАНО В ГЕРМАНИИ.

Вы получите высококачественный продукт, произве-
денный немецкими специалистами в области клапанов!


НАША ФИЛОСОФИЯ
Регулирующие клапаны, в качестве корректирующих эле-
ментов устанавливаются в линии для управления давле-
нием, температурой, расходом и уровнем, на электро-
станциях и в промышленных установках. Эти устройства
должны иметь высокий уровень точности, качества и
надежности. В течение более 100 лет, мы совместно с
инженерами электростанций, потребителями, а также
техническими и научными институтами собираем теорети-
ческий и практический опыт в данной области.
Прочная и надежная конструкция обеспечивает опти-
мальную эксплуатацию и рабочую производительность
клапанов, используемых на электростанциях, от самого
маленького до самого большого. Наши специальные
регулировочные клапаны успешно используются во всем
мире.

КАЧЕСТВО НАШЕЙ ПРОДУКЦИИ
Постоянное высокое качество продукции – это резуль-
тат обоснованной концепции. Мы внедрили широкий
комплекс мер, обеспечивающих высокое качество:
начиная с постоянной проверки чертежей и производ-
ства, затем жесткая проверка материалов, проверка
поверхностей на отсутствие сколов, радиографические
и ультразвуковые испытания и заканчивая испытаниями
давлением и на герметичность в соответствии с норма-
тивными документами. Мы выполняем все требования,
оговоренные в DIN, EN, VdTЬV, AD-2000, TRD, а также
зарубежных нормативных документов и стандартов,
таких как ASME, ANSI и IBR. Наши стандарты по обес-
печению качества утверждены в соответствии со сле-
дующими нормативными документами: DIN EN ISO
9001: 2000, руководство 27/23 EG, KTA 1401 и ASME.

Наши регулирующие клапаны были испытаны известны-
ми организациями по приемке товаров, такими как TЬV,
German Lloyd, Brit. Lloyd, Lloyd‘s Register of Shipping и
Norske Veritas.

НАШИ УСЛУГИ
После поставки, команда квалифицированных инжене-
ров по обслуживанию окажет помощь во время периода
запуска или при осуществлении обычного регулярного
обслуживания. Кроме того, ремонтный отдел, который
входит в состав производственного отдела, всегда готов
вам помочь. Мы не только профессионально проводим
испытания по дальнейшей эксплуатации или произво-
дим ремонт, мы также внедряем новые элементы кон-
струкции в вашу систему.

За дополнительной информацией просим обра-
щаться к нам. Наши инженеры всегда рады побесе-
довать с вами.
