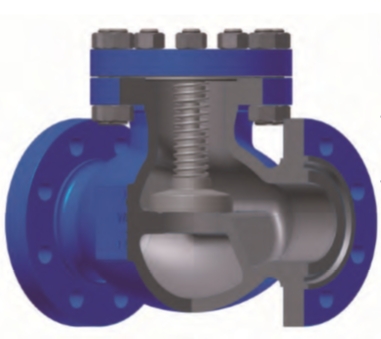

Картинка:
Стандарт: BS 1868
DN 50(2”) ÷ DN 250(10”)
Class 150 ÷ Class 900
Скачать полное описание в формате PDF
| Основные характеристики • Корпус и крышка клапана отливаются из стали • Корпус и крышка соединены шпильками (BB) • Диск с прижимающей пружиной • Диск клапана перемещается вертикально по направляющей клапана относительно потока рабочей среды • Рабочие кромки седла и диска могут быть из основного материала или с наплавкой Применение • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях |
Рабочие среды • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов Давление и температура (таблица Б.3.7) • Class 150 до Class 900 • Tемпература дo 600 oC Материал (таблица Б.3.1) • Углеродистая, легированная и нержавеющая сталь Преимущества • Длительный срок эксплуатации • Соответствие санитарногигиеническим (экологическим) стандартам по выбросам в атмосферу • Простота в обращении и обслуживании • Возможность установки в любом положении |
Дополнительные варианты • Диск с мягким уплотнением и сальник из PTFE • Присоединение фланцевое или под приварку по стандартам: ГОСТ, DIN, ЕN... • Покрытие (окраска конструкции) по заказу клиентов • Клапаны с ответными фланцами, прокладками и крепежом Испытания • Испытания обратных клапанов проводятся по Стандарту API 598 |
