Паропреобразовательные клапаны DUV - Е20

Картинка:

ФУНКЦИОНАЛЬНЫЙ ДИЗАЙН

Точное регулирование для бузупречной эксплуатации

Фаза впуска пара
1 Как только запорная кромка клапана отходит от
поверхности седла, открываются отверстия в перфо-
рированном цилиндре, через которые начинает
поступать пар.

Понижение давления
2 По мере поступательного движения дроссельного
цилиндра (0-100%), открываются отверстия, просвер-
ленные в его стенках в соответствии с желаемой
"характеристикой" Дроссельный цилиндр осущест-
вляет регулирование параметров среды по давлению
и расходу.

Фаза выпуска
3 Охлаждающая вода впрыскивается через форсунки с
контролируемым давлением количеству охлаждаемого
пара. В первую очередь открываются центральные
форсунки.

4 При увеличении потребности в охлаждающей воде
открываются другие форсунки. Необходимый расход
охлаждающей воды регулируется в соответствии с
функцией энтальпии клапаном охлаждающей воды.

Продольно направленный поток из форсунки на выхо-
де клапана обеспечивает равномерное распределение
температуры в пароотводе.

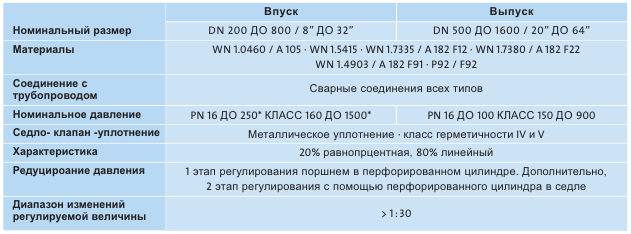

Технические данные

ВЫСОКАЯ

РАБОТОСПОСОБНОСТЬ.

Высокая надежность

  • опимальное охлаждение вов сем диапазоне нагрузки, благодоря послдеовательному управляемых давлением форсунок;
  • оптимальный угол распыления и минимальный размер капель, основанные на результатах последних исследований;
  • компактная конструкция;
  • замена всех изнашиваемых запаных частей непосредственно на рабочем месте;
  • низкий уровень шума и вибрации, благодоря низкой конструкции корпуса;
  • подходит для использования при высоких температурах;
  • может поставлятся в комбинации с паровой расширительной камерой(DUMP TUBE), соответствующей требованиям клиента.

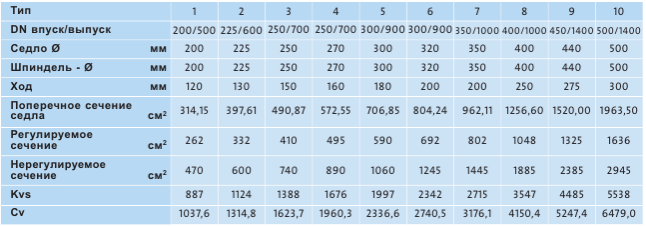

Обеспечиваемые значения коэффициэнта пропускной

способности (Kvs) и расходного коэффициэнта клапана (Cv)

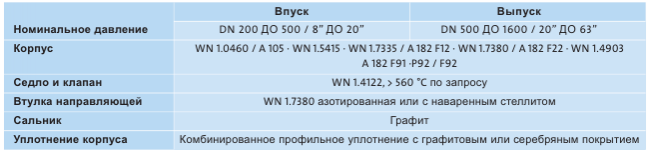

Материалы (стандартная версия)



ГИБКОСТЬ В РАБОТЕ.

Выбор привода: электрический,
гидравлический, пневматический.


БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО.

Установка в условиях заказчика/ инструкции по эксплуатации

для повышенной работоспособности



Паропреобразовательная станция состоит из паропреобразователь-
ного клапана и соединенного с ним клапана регулирования подачи
охлаждающей воды. Координирование температуры в этих двух
компонентах является важным условием для надлежащей эксплуа-
тации системы.
Паропроводы
Не допускается наличие прямоугольных или трехмерных колен
непосредственно перед клапаном либо за ним.
• Основные значения для прямых участков трубопровода следую-
щие:
- Впускной трубопровод - примерно 5 диаметров, мин. 2-5 м в
соответствии с номинальным размером.
- Выпускной трубопровод примерно 5 диаметров, мин. 2-5 м в
соответствии с номинальным размером.
• Впускной трубопровод должен иметь уклон против направления
движения потока от 100: 1 до 200: 1. Сливная труба соответ-
ствующего размера должна быть установлена в самом низком
месте.
Наличие трубопроводов для подогрева и тепловодов предотвраща-
ет образование конденсата и снижает критические перепады темпе-
ратуры при запуске и остановке. Помните, при постоянной эксплуа-
тации может образоваться небольшое количество конденсата. При
этом частый запуск и выключение являются причинами образова-
ния большого количества конденсата.
• Соблюдайте рекомендуемые значения при запуске. В противном
случае возникает риск появления термических нагрузок. Линей-
ное растяжение должно проходит постепенно.
• Паропреобразовательный клапан и клапан регулирования подачи
охлаждающей воды должны быть расположены рядом, при этом
клапан регулирования подачи охлаждающей воды должен быть
ниже точки впуска паропреобразовательного клапана.
• Вертикальный шпиндель обеспечивает простоту обслуживания и
сокращение времени сборки. Подача воды для охлаждения пере-
гретого пара через симметрично расположенные нагнетательные
трубы. Они обеспечивают постоянную подачу воды к точке впуска
преобразовательного клапана. В случае остановки операции они
предотвращают слив охлаждающей воды из трубопроводов.
Сливной трубопровод расположен в самой нижней точке систе-
мы.
Трубопроводы подачи воды для охлаждения перегретого пара
Трубопроводы подачи воды для охлаждения перегретого пара
должны быть установлены с определенным изгибом для обеспече-
ния прохода между системой паропроводов и трубопроводов охла-
ждающей воды. На прямом участке выпускной трубы устанавливают-
ся термодатчики на расстоянии мин. 5-8 м от клапана, на горизон-
тальных пароотводах – в позициях, соответствующих 4 и 8 часам на
циферблате.

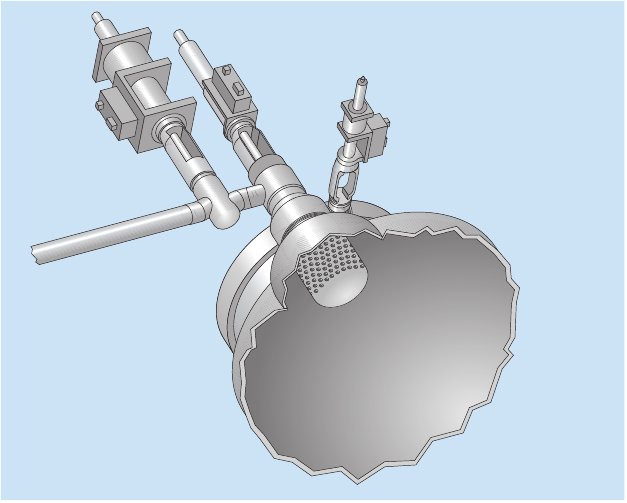

ПАРОВЫЕ РАСШИРИТЕЛЬНЫЕ КАМЕРЫ

низкая стоимость за счет оптимального проектирования

Устройство впрыска охлаждающей воды паропреобра-
зовательных клапанов типа Е20 ориентировано на
использование в качестве байпаса низкого давления.
Выпускной патрубок клапана часто расположен рядом
либо непосредственно у конденсатора. Таким образом,
возникает необходимость на коротком участке трубо-
провода между вентилём и конденсатором снизить
параметры пара до приемлемых для конденсатора.
Проходя через регулирующие органы Е20, пар претер-
певает ступенчатое редуцирование и попадает в кон-
денсатор.Использование так называемых ПАРОВЫХ
РАСШИРИТЕЛЬНЫХ КАМЕР (DUMP TUBE)





позволяет сократить затраты за счёт уменьшения
длины выпускного трубопровода:
• уменьшение длины и диаметра трубы между Е20 и
конденсатором;
• оптимальное соответствие между Е20 и DUMP TUBE
• специальная конструкция DUMP TUBE для каждого
случая путем выбора определенного распределения
отверстий. Это позволяет избежать эрозии* трубо-
проводов охладителей от воздействия капель.




*Эрозия от воздействия капель возникает, если капли воды из
влажного пара ударяют о трубопровод с высокой начальной
скоростью (v > 200 м/с)




СДЕЛАНО В ГЕРМАНИИ.

Вы получите высококачественный продукт, произве-
денный немецкими специалистами в области клапанов!


НАША ФИЛОСОФИЯ
Регулирующие клапаны, в качестве корректирующих эле-
ментов устанавливаются в линии для управления давле-
нием, температурой, расходом и уровнем, на электро-
станциях и в промышленных установках. Эти устройства
должны иметь высокий уровень точности, качества и
надежности. В течение более 100 лет, мы совместно с
инженерами электростанций, потребителями, а также
техническими и научными институтами собираем теорети-
ческий и практический опыт в данной области.
Прочная и надежная конструкция обеспечивает опти-
мальную эксплуатацию и рабочую производительность
клапанов, используемых на электростанциях, от самого
маленького до самого большого. Наши специальные
регулировочные клапаны успешно используются во всем
мире.

КАЧЕСТВО НАШЕЙ ПРОДУКЦИИ
Постоянное высокое качество продукции – это резуль-
тат обоснованной концепции. Мы внедрили широкий
комплекс мер, обеспечивающих высокое качество:
начиная с постоянной проверки чертежей и производ-
ства, затем жесткая проверка материалов, проверка
поверхностей на отсутствие сколов, радиографические
и ультразвуковые испытания и заканчивая испытаниями
давлением и на герметичность в соответствии с норма-
тивными документами. Мы выполняем все требования,
оговоренные в DIN, EN, VdTЬV, AD-2000, TRD, а также
зарубежных нормативных документов и стандартов,
таких как ASME, ANSI и IBR. Наши стандарты по обес-
печению качества утверждены в соответствии со сле-
дующими нормативными документами: DIN EN ISO
9001: 2000, руководство 27/23 EG, KTA 1401 и ASME.

Наши регулирующие клапаны были испытаны известны-
ми организациями по приемке товаров, такими как TЬV,
German Lloyd, Brit. Lloyd, Lloyd‘s Register of Shipping и
Norske Veritas.

НАШИ УСЛУГИ
После поставки, команда квалифицированных инжене-
ров по обслуживанию окажет помощь во время периода
запуска или при осуществлении обычного регулярного
обслуживания. Кроме того, ремонтный отдел, который
входит в состав производственного отдела, всегда готов
вам помочь. Мы не только профессионально проводим
испытания по дальнейшей эксплуатации или произво-
дим ремонт, мы также внедряем новые элементы кон-
струкции в вашу систему.
