Обратный клапан высокого давления DRI 16-63 640 AB PD 16-63 DN 50-500

Картинка:



Исполнение

  • Корпус из кованной стали
  • Обратный клапан с внутренним валом
  • Подвеска обратного клапана на детали корпуса
  • Приваренное уплотнительное кольцо
  • Самоуплотняющаяся крышка согласно директиве VGB

Рабочая среда

В зависимости от выбора материала задвижки могут

использоваться для воды, пара, газа, нефти и прочей

неагрессивной среды

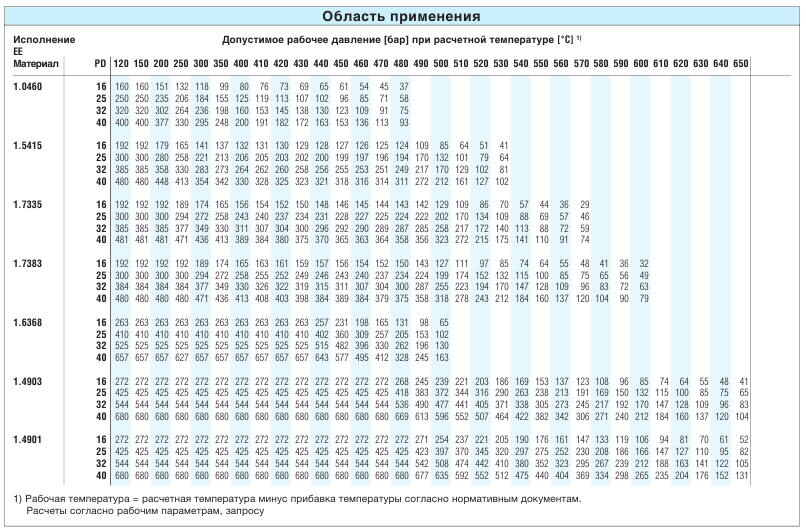

Рабочие параметры

  • Рабочее давление до 680 бар
  • Рабочая температура до 650 °С
  • Конструкция с большими параметрами по запросу

Области применения

Тепловая и атомная энергетика, предприятия

химической инефтегазовой промышленности и энерго

обьекты других отраслей промышленоти, в т.ч.

судостроение

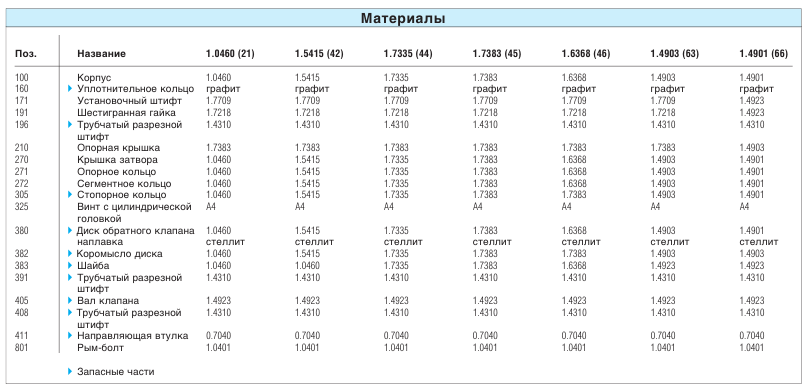

Материалы

  • 1.0460
  • 1.4901
  • 1.4903
  • 1.5415
  • 1.6368
  • 1.7335
  • 1.7383

Аналог ГОСТ

  • ст.20
  • 03Х18Н10
  • 10Х9МФБ
  • 15М3
  • 15Н5МДН6
  • 13Х4М4
  • 10Х9М10

Отличительные особенности конструкции

  • Корпус и затвор крышки зи кованой стали
  • Уплотнительные поверхности, в основном,

наплавлена стеллитом

  • Рычаг клапана закреплен в отдельном стопорном кольце
  • Шарообразная цапфа на диске обратного клапана
  • Бесфланцевое соединение корпуса и крышки





Преимущества

  • Без пор и усадочных раковин в противополохность стальному литью
  • Высокая прочность в комбинации с длительным

сроком службы

  • Пятно контакта диска можно проверить перед

использованием затвора крышки

  • Более хорошая подвижность и пригонка диска к посадке корпуса
  • Увеличение герметичности при повышении давления
